ランドスケープデザインに特化した「Lands Design」には、GIS（地理情報システム）に関連するデータを扱う機能が搭載されています。「GISデータをインポート」と「DEMデータをインポート」という2種類のコマンドが実装されており、シェープファイルとDEM（数値標高モデル）を読み込むことができます。GISデータを扱わないCADユーザーにとって、あまり馴染みのないデータ形式であるため、本記事では、国土地理院が提供する基盤地図情報データからQGISを用いて、シェープファイルとDEMを作成する一例を紹介します。
シェープファイル
まずシェープファイルとは、ESRI社が開発した地理空間データのベクター形式であり、地図上の対象物（例：建物、道路、河川、土地区画など）を、形状データおよび位置情報とともに記録するためのフォーマットです。シェープファイルは、異なるGISソフトウェア間でのデータ交換を容易にするため、広く利用される中間フォーマットとしても機能します。この形式は複数のファイルで構成され、最も基本的な構成要素として以下の3つのファイルが必須です。
必須ファイル
.shp ：図形データ（座標情報）を格納する主ファイル
.shx ：図形のインデックス情報を格納するファイル
.dbf ：図形の属性データ（テーブル形式）を格納するファイル
DEMデータ
次にDEM とは、地形の形状や標高に関する解析、さらには三次元的な可視化を行う際に、GIS ソフトウェアで広く用いられるデータ形式です。GIS における標高データは、一般的にラスターデータまたはベクターデータに分類されますが、DEM はラスターデータとして扱われ、連続したセルの各グリッドに標高値が格納されています。またTIFF画像に地理情報（経緯度や投影法など）を埋め込んだGeoTIFF形式で提供されることが多いのが特徴です。
QGIS
QGIS（Quantum GIS）は、無料で使用できるオープンソースのデスクトップ型GISソフトウェアで、地理空間データの表示、解析、編集を行うためのツールです。シェープファイルや標高データをはじめとする多様なデータ形式に対応しており、豊富なプラグインや拡張機能を活用して、空間解析やマッピングを行うことができます。QGISは下記のリンクからインストールが可能です。
※QGISにつきましては、弊社（Applicraft）での直接の取り扱いがないため、サポート対象外となります。ご不明な点がある場合は、QGISの公式サポートページやユーザーコミュニティ等をご参照のうえ、ご活用ください。
QGISでシェープファイルとDEMデータを作成する
そのQGISを使用して、国土地理院が提供する基盤地図情報データからシェープファイル（*.shp）とDEMデータ（*.tif）を作成します。
①基盤地図情報（基本項目/数値標高モデル）をダウンロードする

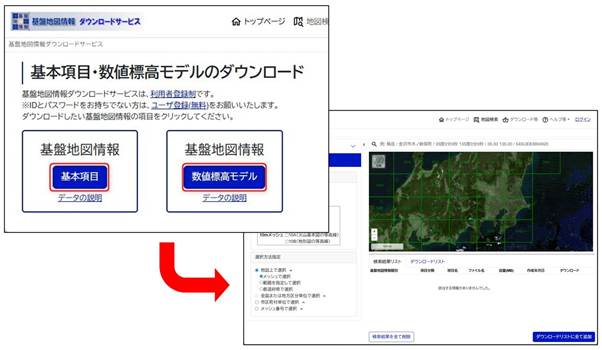

国土地理院が提供する「基盤地図情報ダウンロードサービス」では、「基本項目」および「数値標高モデル」といった地理空間データをダウンロードすることが可能です。「基本項目」は、道路・建物・等高線などのベクトル形式の地物データで構成されており、
「数値標高モデル」は、5mまたは10mメッシュなどの単位の標高データで提供されています。
いずれのデータも、主にXML形式にて提供されており、GIS等のアプリケーションでの活用が可能です。データの詳細については、こちらのページをご確認ください。
基本項目および数値標高モデルから、それぞれ任意のエリアを選択のうえ、該当データをダウンロードします。
②QGISでデータ変換 ※3.42.2のバージョンを使用しています。
●XML形式(基本項目) → シェープファイル

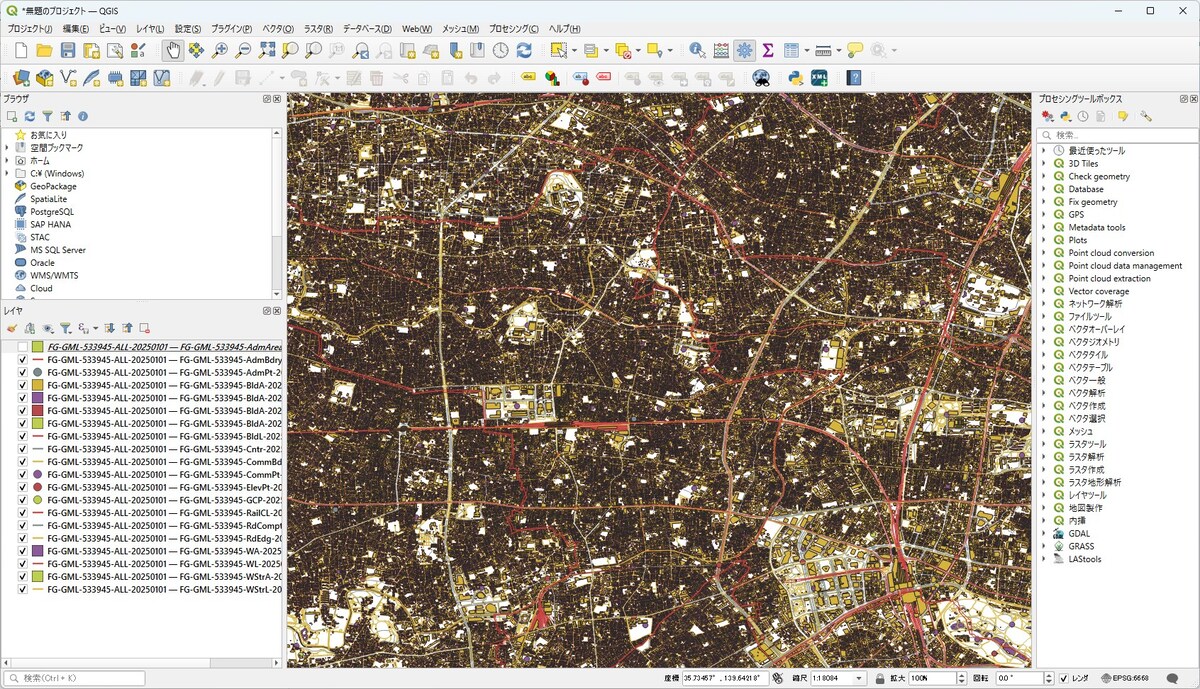

XML形式では、Lands Designに直接読み込めないため、まずはダウンロードした基本項目のデータを、下記の手順でQGISに読み込み、シェープファイルへと変換を行います。

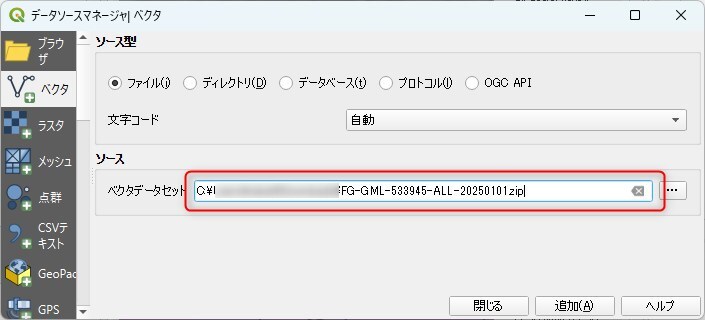

手順：[レイヤ] ＞ [レイヤを追加] ＞ [ベクタレイヤを追加]
→データソースマネージャでソースを指定する
次に、読み込んだデータの中から、建物のフットプリント（ポリゴン）と境界線のデータ（ライン）をそれぞれシェープファイルとして書き出します。

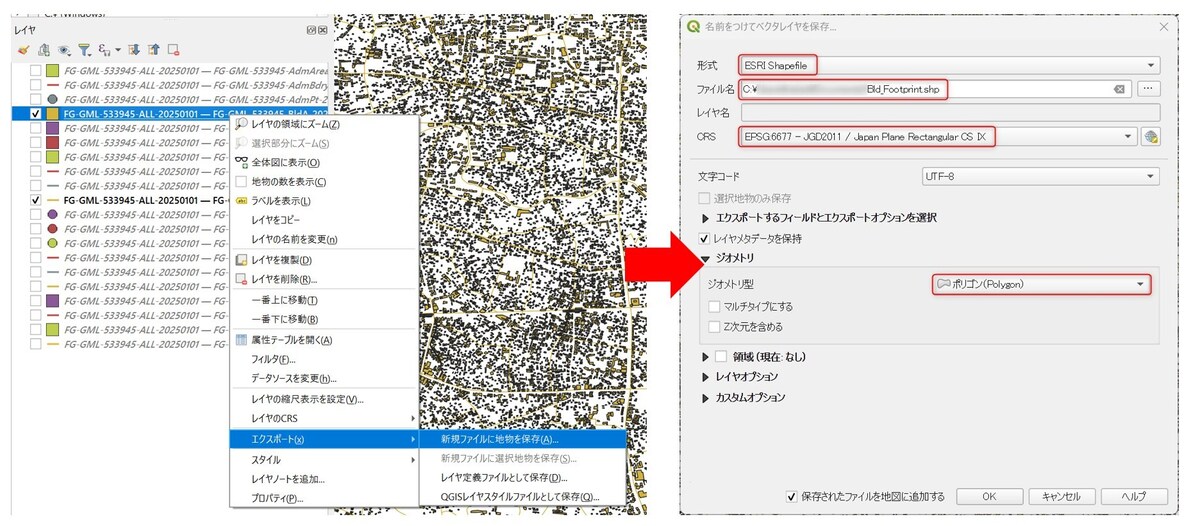

手順：レイヤパネルから1つのレイヤを選択し、右クリック＞エクスポート＞新規ファイルに地物を保存
[名前をつけてベクタレイヤを保存]のウィンドウでは、形式・ファイル名・ジオメトリ型等を設定します。座標系（CRS）は任意に設定可能ですが、日本国内で多く使用される平面直角座標系の第9系（EPSG:6677）を指定しています。なお、Lands Design（Rhino）は地理の座標系には対応していないものの、平面直角座標系は単位系がメートル（m）であるため、Lands Designとのスケール整合性に問題は生じません。
●XML形式(数値標高モデル) → GeoTIFF
続いて、ダウンロードした数値標高モデル（DEM）データについては、下記の手順に従いQGISへ読み込み、GeoTIFF形式（*.tif）への変換を行います。

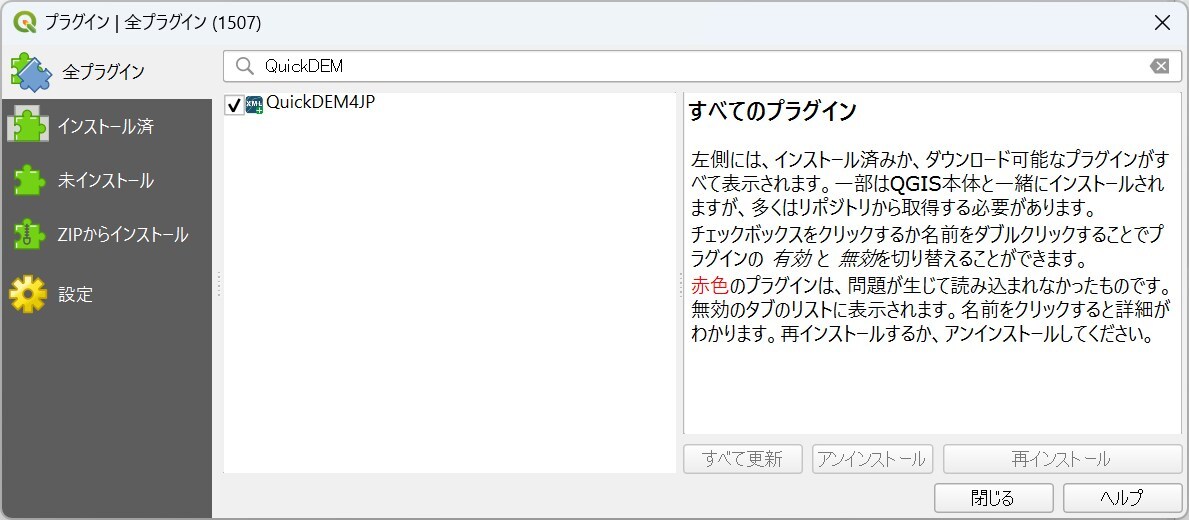

この作業には、QGISのプラグインである「QuickDEM4JP」を使用しますので、事前に以下の手順でプラグインをインストールしてください。
手順：[プラグイン] ＞ [プラグインの管理とツール]

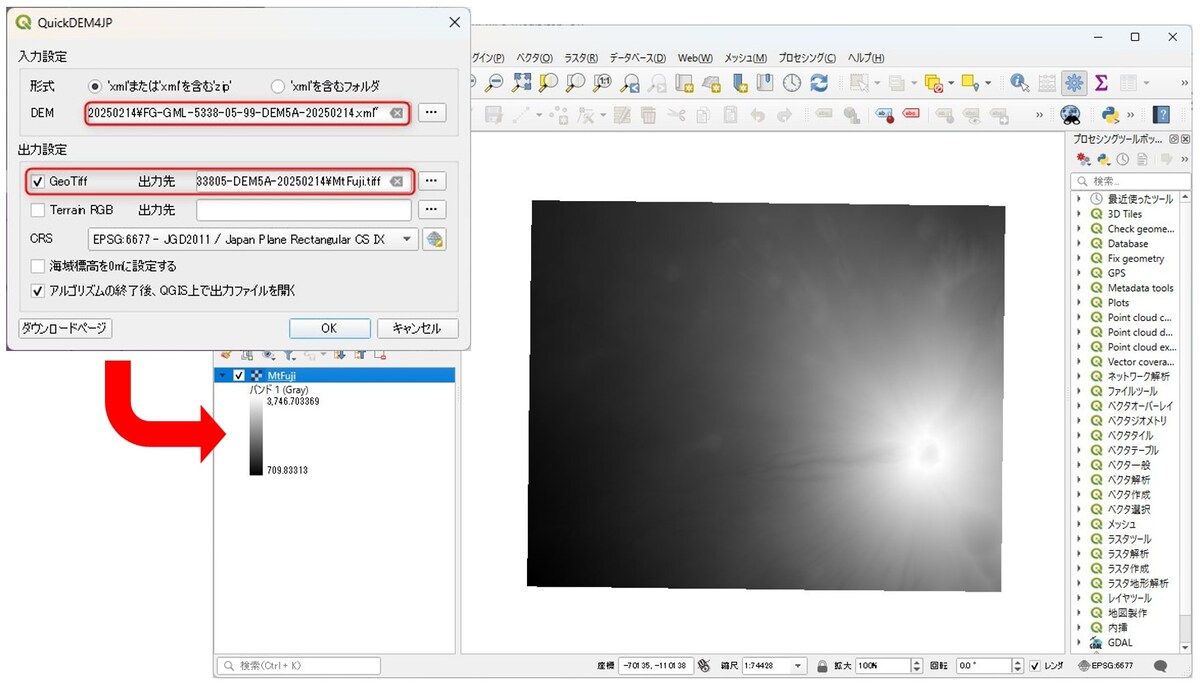

「QuickDEM4JP」のプラグインをインストールした後、[プラグイン] ＞[Quick_DEM_for_JP] のコマンドをクリックして、QuickDEM4JPのウィンドウを開きます。
該当のDEMデータを選択し、出力先などを設定します。※CRSは任意です。
Lands Designにインポート
シェープファイルやGeoTIFFデータの準備ができたため、最後にそれらのデータをLands Designへとインポートします。
●GISデータ（シェープファイル）インポート
※Lands Design（Rhino）の単位はメートルに設定する
手順：[Lands Design] ＞ [地形作成] ＞ [GISデータをインポート]

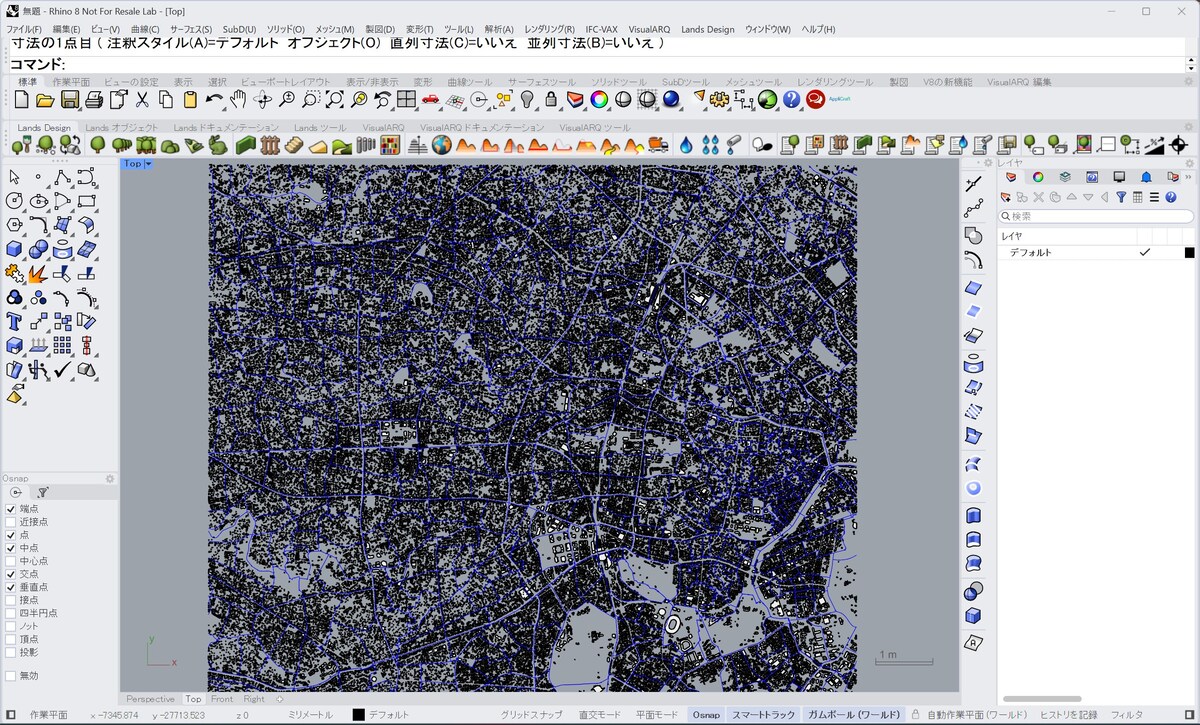

建物のフットプリント（ポリゴン）と境界線のデータ（ライン）をそれぞれ読み込むと以下のように表示されます。サーフェスとラインデータとして読み込まれます。
●DEMデータ（GeoTIFF）をインポート
手順：[Lands Design] ＞ [地形作成] ＞ [DEMデータをインポート]

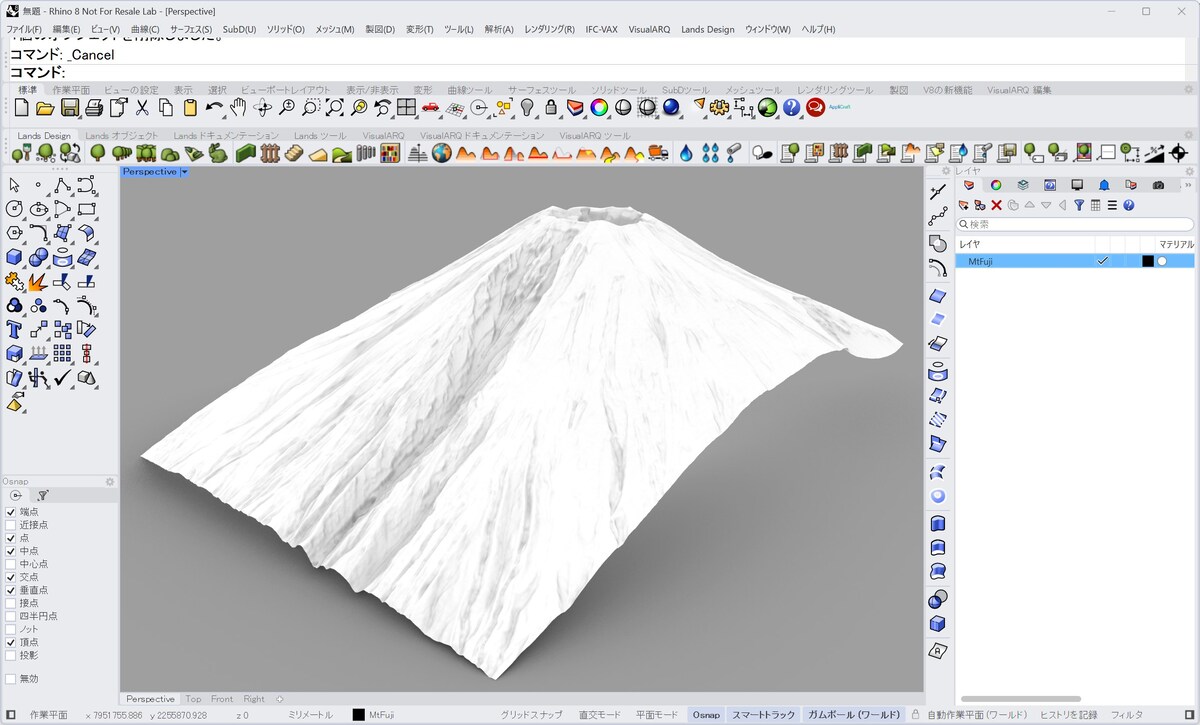

DEMデータを読み込むと、原点に表示され、ジオメトリタイプはメッシュとして扱われます。
本記事では、Lands Designの機能理解を深めることを目的として、QGISを用いたシェープファイルおよびDEMデータの作成についてご紹介しました。QGISの操作手順は、バージョンや条件によって異なる場合がございますので、あくまで参考情報としてご活用ください。
また、同様のデータ作成は他のGISソフトウェアでも可能なため、別のワークフローでのデータ作成もお試しいただければ幸いです。ぜひLands DesignにシェープファイルとDEMデータを読み込み、ご活用してみてください。
