データ変換 関連製品
CrossManager(クロスマネージャー)
異なるCADシステムのデータをスタンドアロンでダイレクトに変換したい方に最適です!
製品概要
CrossManager は、CrossCad/Plg とは異なり、Rhinoのようなプラットフォームを必要としない、スタンドアロンのデータ変換ツールです。
CrossManagerは、”Foundation(ファウンデーション)”パッケージと呼ばれる、2次元、3次元のデータ変換カーネルが基本モジュールとなり、そのモジュールに変換したい入力・出力フォーマットを追加し、1:1のデータ変換から、複数の3次元フォーマット間のデータ変換を行う事が出来ます。

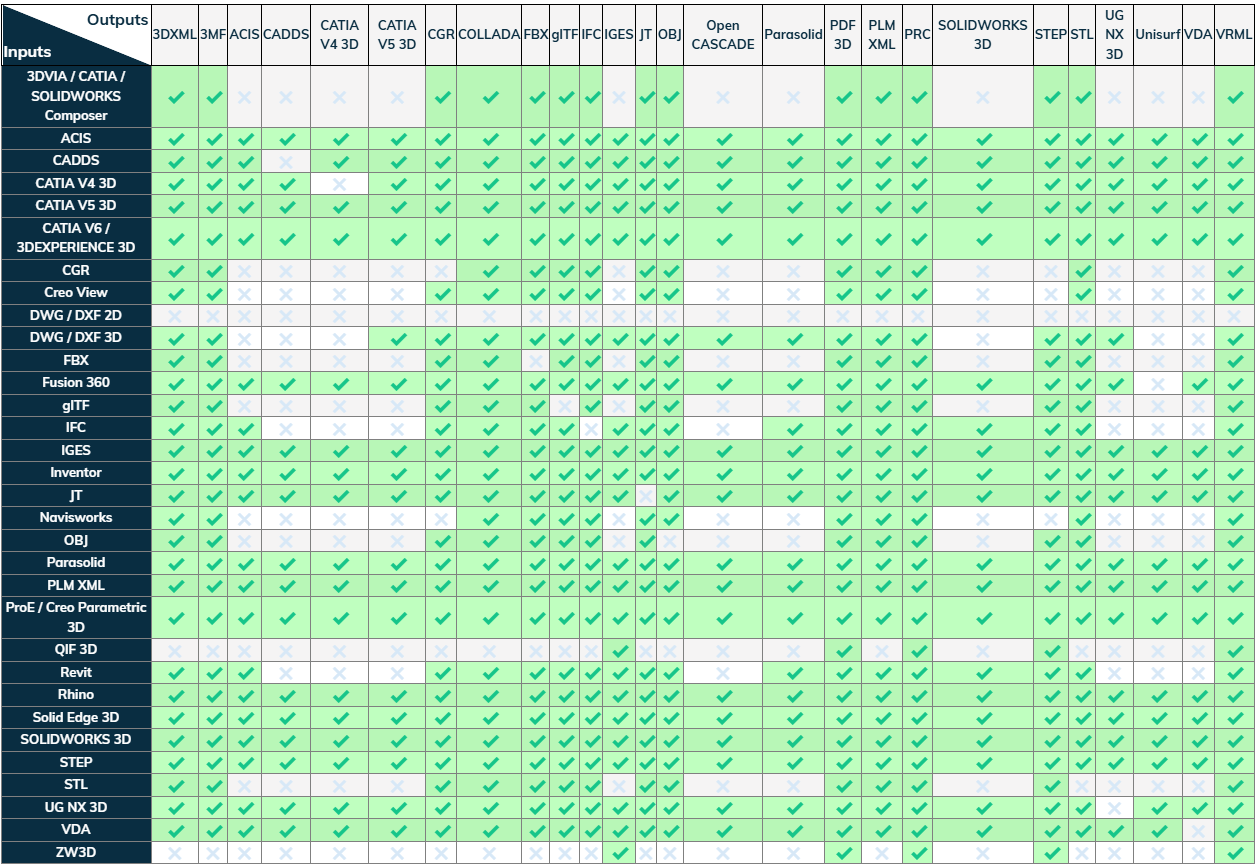

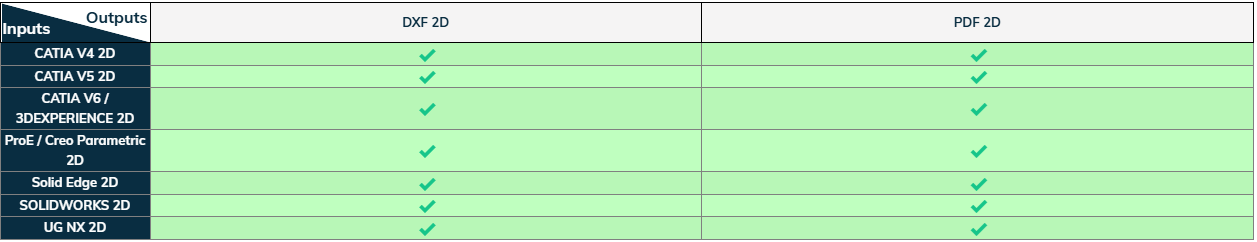

CrossManager変換対応表(クリックすると拡大されます。)

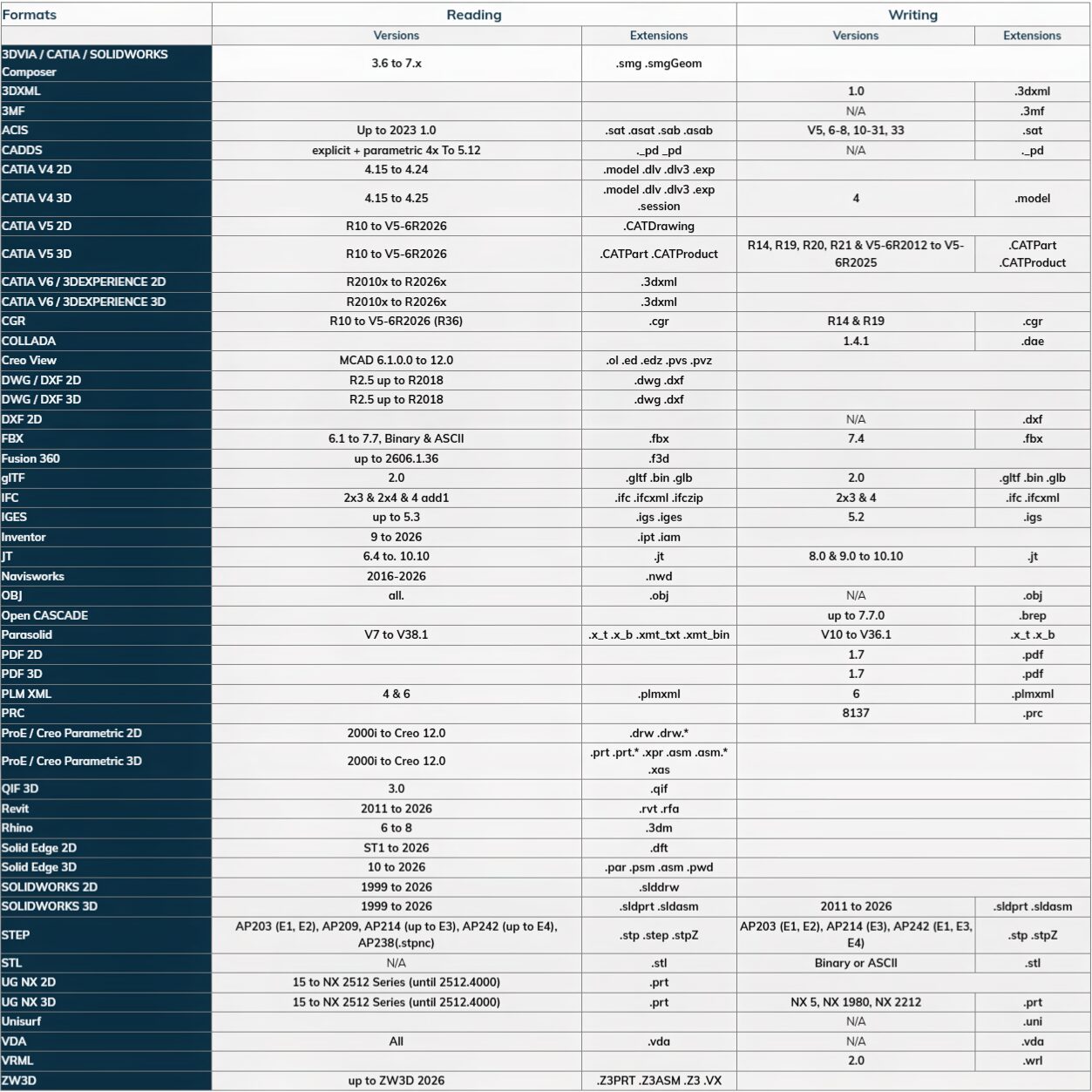

CrossManager対応データとバージョン
DATAKIT version 2020.4(2020年12月更新) | ||||
フォーマット | 開く/インポート | 保存/エクスポート | ||
バージョン | ファイル拡張子 | バージョン | ファイル拡張子 | |
3DXML | 1.0 | .3dxml | ||
3MF | .3mf | |||
3Shape DCM | .dcm | |||
ACIS | Up to 2019 1.0 | .sat .asat .sab | V5 | .sat |
CADDS | explicit + parametric 4x To 5.12 | ._pd _pd | ._pd | |
CATIA V4 2D | 4.15 to 4.24 | .model .dlv .dlv3 .exp | ||
CATIA V4 3D | 4.15 to 4.24 | .model .dlv .dlv3 .exp .session |
4 | .model |
CATIA V5 2D | R10 to V5-6R2020 (R30) | .CATDrawing | ||
CATIA V5 3D | R10 to V5-6R2020 (R30) | .CATPart .CATProduct |
R14 & R19 | .CATPart .CATProduct |
CATIA V6 / 3DEXPERIENCE 2D | R2010x to R2020x | .3dxml | ||
CATIA V6 / 3DEXPERIENCE 3D | R2010x to R2020x | .3dxml | ||
CEREC – Sirona Dental | up to 3.8 | .sdt .cdt .idt | ||
CGR | R10 to V5-6R2020(R30) | .cgr | R14 & R19 | .cgr |
COLLADA | 1.4.1 | .dae | ||
Creo View | .ol .ed .edz .pvs .pvz | |||
DWG / DXF 2D | 2.5 to 2018 | .dwg .dxf | ||
DWG / DXF 3D | 2.5 to 2018 | .dwg .dxf | ||
DXF | .dxf | |||
EMF | 18 to ST8 | .emf | ||
FBX | 7.4 | .fbx | ||
glTF | 2.0 | .gltf .bin .glb | ||
IFC | 2×3 & 2×4 & 4 add1 | .ifc .ifcxml .ifczip | ||
IGES | up to 5.3 | .igs .iges | 5.2 | .igs |
Inventor | 9 to 2021 | .ipt .iam | ||
JT | 6.4 to 10.3 | .jt | 8.0 & 9.5 | .jt |
OBJ | all | .obj | .obj | |
Open CASCADE | up to 7.4.0 | .brep | ||
Parasolid | V7 to V32 | .x_t .x_b .xmt_txt .xmt_bin | V10 to V32 | .x_t .x_b |
PDF 2D | 1.7 | |||
PDF 3D | 1.7 | |||
PLMXML | 4 & 6 | .plmxml | ||
PRC | 8137 | .prc | ||
Procera | .c3s | |||
ProE / Creo Parametric 2D | 2000i to Creo 7.0 | .drw .drw.* | ||
ProE / Creo Parametric 3D | 2000i to Creo 7.0 | .prt .prt.* .xpr .asm .asm.* .xas |
||
Revit | 2015 to 2021 | .rvt .rfa | ||
Rhino | 4 to 7 | .3dm | ||
Robcad | .rf | .rf | ||
Solid Edge 2D | ST1 to 2020 | .dft | ||
Solid Edge 3D | 10 to 2020 | .par .psm .asm | ||
SOLIDWORKS 2D | 2004 to 2020 | .slddrw | ||
SOLIDWORKS 3D | 2009 to 2020 | .sldprt .sldasm | 2006 | .sldprt .sldasm |
STEP | AP203 (E1, E2) AP214 (up to E3) AP242 (E1, E2) |
.stp .step .stpZ | AP203 (E1, E2) AP214 (E3) AP242 (E1, E2) |
.stp .stpZ |
STL | .stl | Binary or ASCII | .stl | |
UG NX 2D | NX to NX 1934 | .prt | ||
UG NX 3D | 15 to NX 1934 | .prt | NX 5 | .prt |
Unisurf | .uni | |||
VDA | All | .vda | .vda | |
VRML | 2.0 | .wrl |
使用可能な言語:
英語、フランス語、ドイツ語、イタリア語、チェコ語、中国語、ロシア語、韓国語
CrossManager画面のオプションより選択可
主な機能
- スタンドアロン
CrossManager(クロスマネージャー)は、Rhinoのようなプラットフォームを必要としない、スタンドアロンのデータ変換ツールです。CrossManagerは、”Foundation(ファウンデーション)”パッケージと呼ばれる、2次元、3次元のデータ変換カーネルが基本モジュールとなり、そのモジュールに変換したい入力・出力フォーマットを追加し、1:1のデータ変換から、複数の3次元フォーマット間のデータ変換を行うことができます。
- ライセンス購入について
ライセンスの購入に際し、3ヶ月間のライセンス保守費用を含みます。また、保守期間中は、 最新のプログラムに更新(ダウンロード)することができます。 さらに、常に最新のプログラムを継続的にご利用いただく為には、保守契約にご加入いただく必要があります。
- ライセンス保守契約
購入時ライセンスの保守期間が終了後も、最新のプログラムへの更新を希望されるユーザー様は、 保守契約にご加入していただく必要があります。保守契約へのご加入は、購入時でも後日でも可能ですが、購入時の保守契約を過ぎてご加入される場合は、 無償保守が切れた時点までさかのぼってご加入いただく必要があります。
また、CrossManagerを利用するコンピュータを変更する際には、ライセンスの再取得が必要となり、その場合保守契約に加入している必要があります。
評価版ダウンロード
CrossManager は、CrossCad/Plg とは異なり、Rhinoようなプラットフォームを必要としない、スタンドアロンのデータ変換ツールです。
CrossManagerは、”Foundation(ファウンデーション)”パッケージと呼ばれる、2次元、3次元のデータ変換カーネルが基本モジュールとなり、そのモジュールに変換したい入力・出力フォーマットを追加し、1:1のデータ変換から、複数の3次元フォーマット間のデータ変換を行う事が出来ます。
評価版の利用に際しては、仮ライセンスコードの取得が必要です。
・ 評価版は、出力機能に制限があります(3D/2D PDFに出力します)
・ 仮ライセンスコードは、発行から「3日間」試用できます。
※ ライセンスコードは、申請後「3営業日」以内に、ご登録されたE-mailアドレス宛にお送りします。
■ DATAKIT評価版 ライセンスコードファイルお申し込み
詳細な手順はこちらにてご覧いただけます。
CrossCad,CrossManager: インストール~ライセンス認証
動作環境・価格
Windows 64 ビット上で動作します。
■ 標準価格:要問合せ
入力・出力フォーマットの形式をお知らせください。
製品のお求めは下記の各代理店様にお問い合せ頂くか、直接アプリクラフトへお問い合わせください。
